老化房(高温老化)

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或储存生物试样的试验或储存强电磁发射源试样的试验或储存。

容积、尺寸和重量

内容积尺寸

深宽高（W*H*D）根据用户需求定制

外体积约

根据内容积尺设计或根据用户需求定制

功能要求

（空气）加热，温度设定，室内空间达到设定温度；

精度测试环境条件

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下，温度稳定30分钟后，无开门情况下测得值。

测试方法

GB/T 5170.5-1996 电工电子产品环境试验设备基本参数检定方法

温度范围

RT10～+80℃  （使用温度范围+65℃内）

温度均匀度

±3℃,(指试验工作区域内距四边及顶底内壁300MM的区域，无开关门情况下，温度稳定30分钟后，试验结束30分钟前)

温度波动度

±0.5℃

温度偏差

±3℃（温度稳定30分钟后，试验结束后30分钟前无开关门情况下，被测产品无大功率发热情况下）

升温时间

每分钟1-3℃

降温

试验结束后10-15分钟内实验室排风降温至常温范围，以对人无伤害的温度为准。

噪音控制

老化房正常工作时，外部5米距离测试噪音不高于55分贝。

试验结束后，风机排风噪音5米距离大于55分贝，小于85分贝。

满足试验标准

1.GB/T10586-1989温度试验箱技术条件；

2.GB2423.3-93(IEC68-2-3)恒温热试验Ca；

结构特征

保温围护结构

内外材料：优质彩钢板，5个面组合，地面采用客户原有地面。

观察窗：电热镀膜防潮隔温观察窗

保温材料：阻燃聚氨酯，厚度约100MM。（保温性能更高）

电缆孔：根据客户需要开孔，并密封。

空气调节通道

风机、加热器、 风门、温度传感器

试验箱门

双开门（宽1.5米*高2米）门上装30*50CM观察窗

照明

房内配防爆照明灯2个，控制器上方配3色警示灯。

循环风机

离心式

控制面板

控制器显示屏、故障指示灯、累时器、超温保护设定器、总电源开关

机械室

风机

配电控制柜

总电源漏电断路器、控制器、配电板、散热风机、

加热器

镍铬合金电热丝式加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

电源线孔

位于试验室室体背面

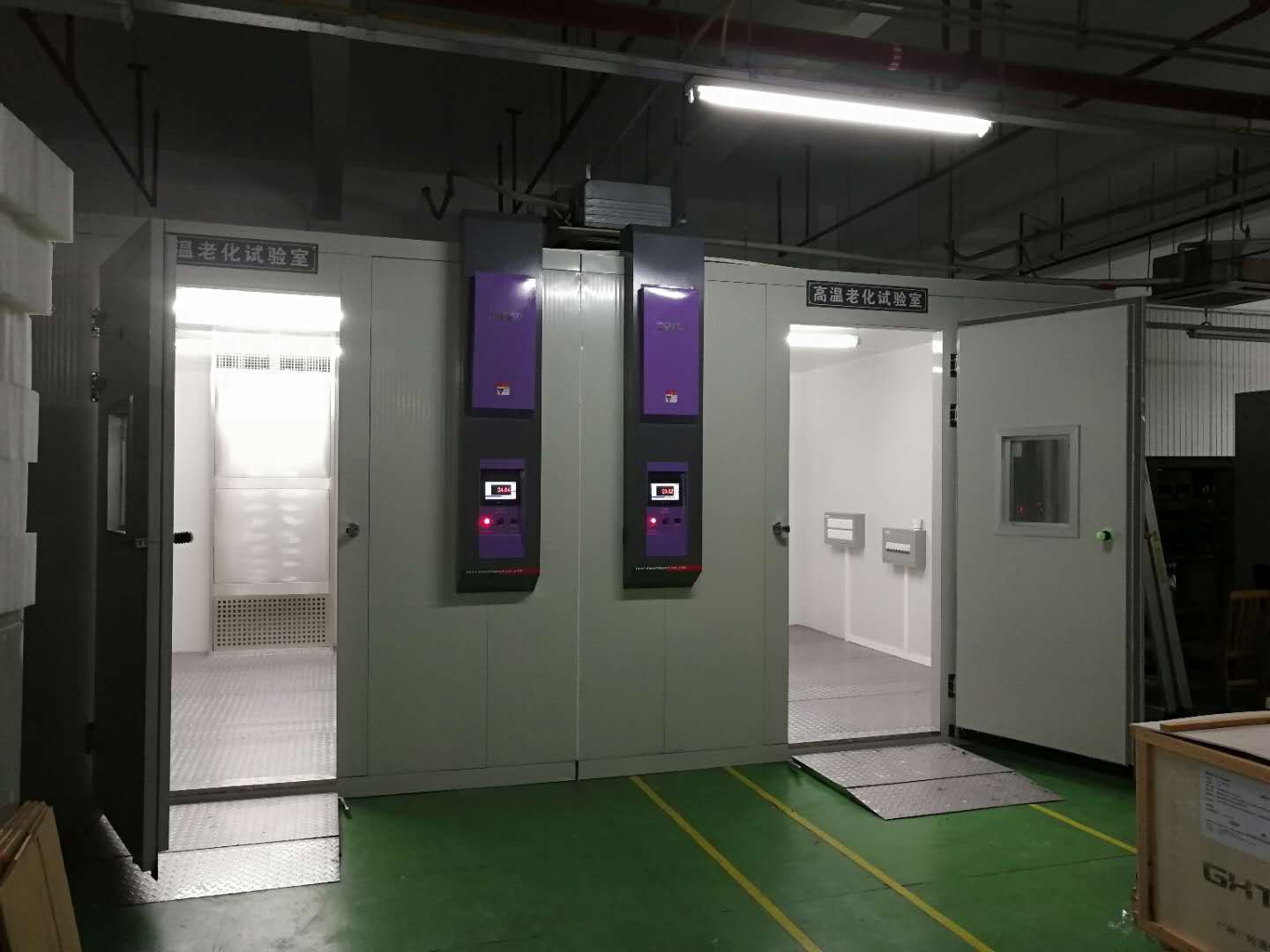

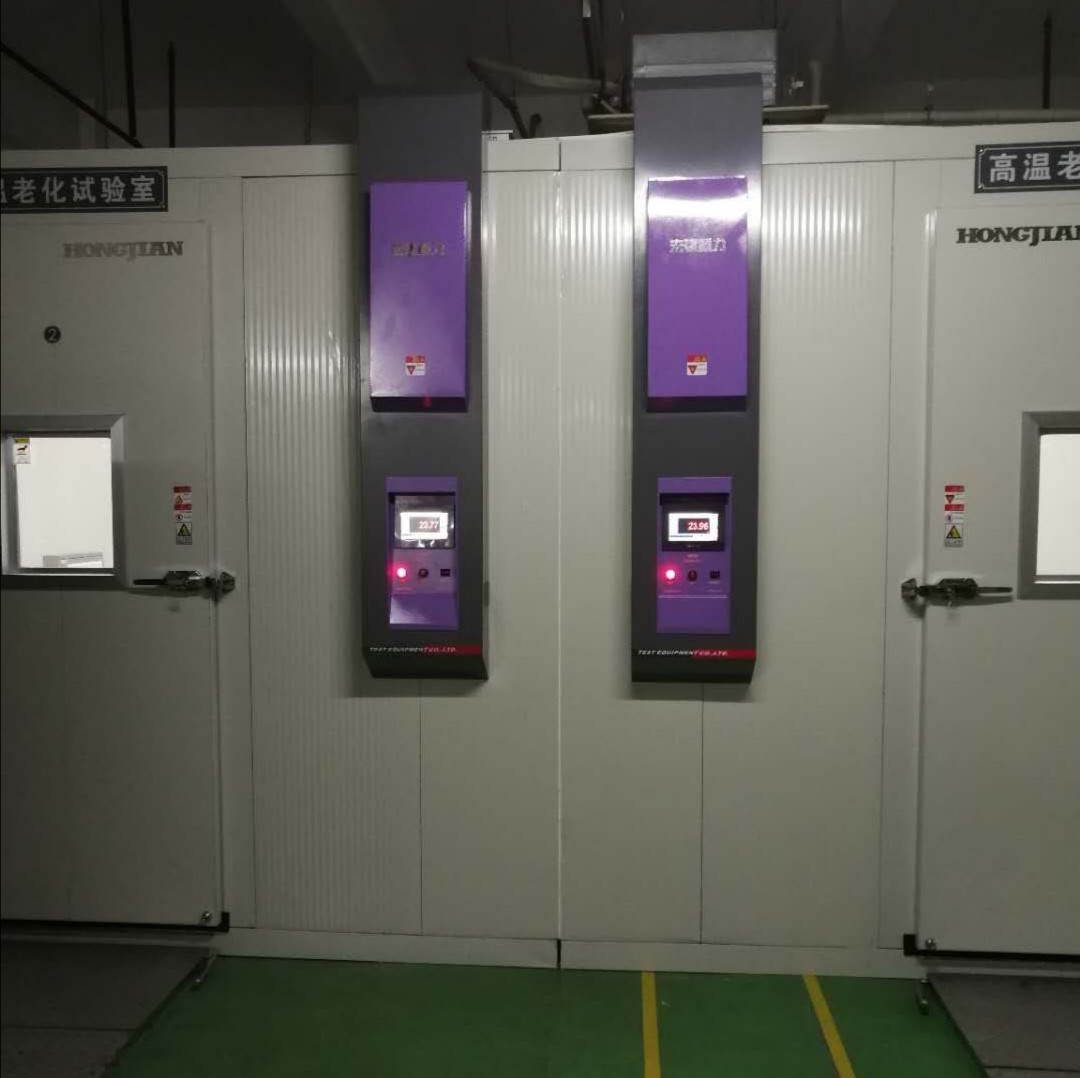

试验室外观图

（参考图片，定制产品实物外形为准，定制产品满足参数要求前提下，安装过程中根据需要若有改动，内外尺寸略有误差属于正常定制范围）

电气控制系统

控制器

液晶触摸可编程彩色控制器

显示器

彩色显示器

运行方式

程序方式

设定方式

中文菜单，触摸屏方式输入

程序容量

100个程序。每个程序最大1000步；每个程序可设9999次循环

设定范围

按客户实际使用范围

显示分辨率

温度：0.1℃       时间：0.1min

输入

PT100

通讯功能

RS-232C

控制方式

抗积分饱和PID，模糊算法

BTHC平衡调温控制方式

曲线记录功能

可保存设备的采样值及采样时刻的时间

附属功能

故障报警及原因、处理提示功能、故障记录、超温保护、上下限温度保护、断电保护、传感器上下风选择、试验暂停、报警输出、时间信号输出、试验结束输出、温度到达输出、定时启动及自动停止功能、自诊断功能

温湿度测量

PT100型铂金电阻

安全保护装置

试验室

试验室温度过高、过低保护（控制器内置）

试验室温度过高保护

试验室开门保护

其他

总电源相序和缺相保护继电器

漏电断路器、试样电源控制端子、外部报警输出端子

超温保护开关

循环风机热继电器、电机温度开关

空气压力开关、排气阀

其他配置

电源线缆

总电源漏电断路器

五线（四芯电缆+保护接地线）电缆1条（4米长）

AC380V、50Hz

三相四线＋保护地线

运输

试验室为库板拼装式，分体运输（汽运）

使用条件

由用户保证下列各项条件

环境条件

温度：5℃～35℃

相对湿度：≤85%

冷却方式

风冷

流量

7t/h

供电条件和电源

AC380V   三相四线＋保护地线

电压允许波动范围：AC（380±38）V

频率允许波动范围：（50±0.5）Hz

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关.必须是独立供本设备使用。

最大功率

17KW

对储存环境的要求

设备不工作时，环境的温度应保持0℃～+45℃以内

当环境温度低于0℃时，应将设备中存留的水排放干净，

以免管道内的水结冰涨坏管道.
